JUNTAS ESPIRAIS Estilo 8100 (Spiral Wound) - Aplicações e Vantagens | VedaService®

Junta Espiral

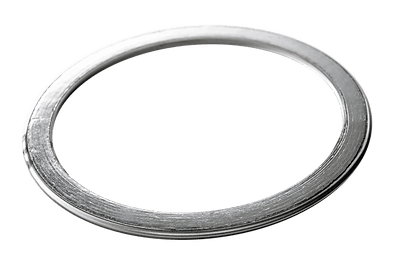

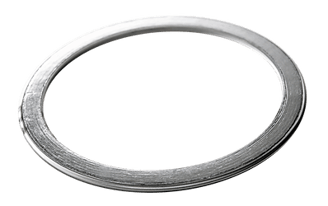

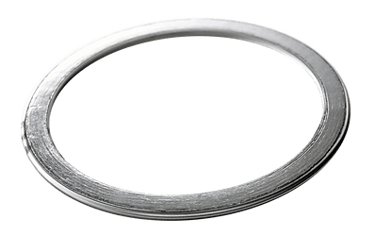

JUNTAS ESPIRAIS Estilo 8100 (Spiral Wound) Construída em fitas metálicas, com enchimento de material não metálico enrolado em conjunto. Utilizada em acoplamentos metal-com-metal, castelos de válvulas, postigos e portas de inspeção de cadeiras e intercambiadores de calor. Demais aplicações sob consulta.

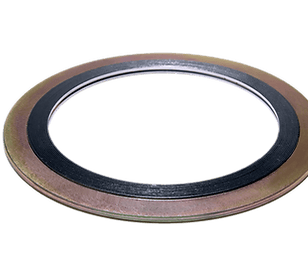

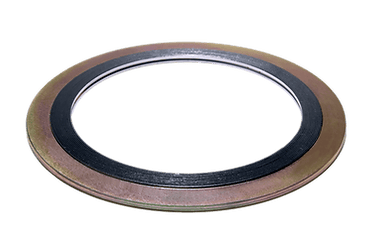

Estilo 8120 (Spiral Wound) Construção semelhante do Estilo 8100, porém com guia de centralização maciça externa. Projetada para flanges face com ressalto, lisa, plana e sobrepostos, utilizada pela indústria em geral, devido às características de sua construção.Fabricadas conforme as normas ASME B16.20, DIN, JIS e acoplamentos especiais.

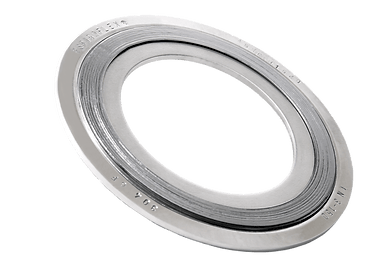

Estilo 8130 (Spiral Wound) Construída tal como o Estilo 8120, porém com o anel de reforço interno podendo ser no mesmo material das espiras. A função do anel interno será impedir o acúmulo do fluido no flange, minimizar a turbulência e evitar o rompimento das espiras (flambagem).Projetada para flanges com ressalto, lisa, plana e sobrepostos. Frequentemente utilizada em serviços de vácuo, pressões e temperaturas elevadas.Estilo 8140 (Spiral Wound) Similar ao Estilo 8100, porém, com anel de reforço interno. Projetada para flange macho-e-fêmea grande. Frequentemente utilizadas em serviços de vácuo.

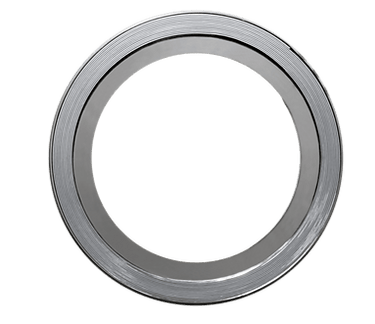

Estilo 8140 (Spiral Wound) Similar ao Estilo 8100, porém, com anel de reforço interno. Projetada para flange macho-e-fêmea grande. Frequentemente utilizadas em serviços de vácuo.
